大功率、高密度、多接口已經成為快充電源市場的發展趨勢，從剛剛結束的2020（秋季） USB PD＆Type-C亞洲展上可以看到，多家廠商紛紛基于氮化鎵技術開發了數十款高密度的多口快充產品，并獲得業界人士高度關注。
在本次展會上，智融發布了一款功率高達200W的多口快充充電器參考設計，配備了4個USB-C接口和2個USB-A接口，成為了業界首款超大功率的氮化鎵快充方案。由此也成為了展會的亮點，現場吸引眾多工程師駐足交流。

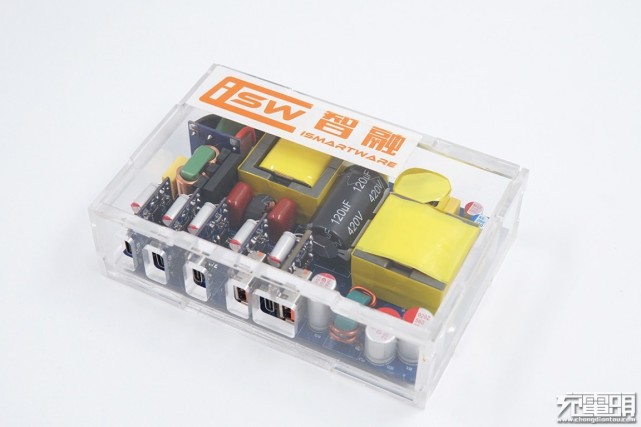

智融200W 4C2A氮化鎵快充參考設計整體使用透明亞克力外殼封裝，內部輸入端集成了PFC功率因數校正電路，并采用開關電源+二次降壓的輸出架構。
透過亞克力外殼可以看到，整個參考設計的開關電源部分采用全套安森美控制器，并在初級側采用了四顆納微半導體的GaNFsast功率芯片；同時為了滿足大功率輸出的需求，次級側設置了兩路同步整流電流。
這款200W 4C2A參考設計的二次降壓部分，充分發揮了智融在多口氮化鎵快充產品開發上的技術積累，6個接口一共分成五路獨立降壓電路，其中四路降壓均由一顆智融SW3516完成同步整流降壓轉換和協議識別功能，支持USB PD3.0 PPS、Apple 2.4A、Samsung 5V/2A、DCP、QC4+、AFC、FCP、SCP等主流快充協議；中間的USB-C接口采用智融最新的SW3526芯片，還可兼容華為40W超級快充協議，應用廣泛。
據介紹，這套參考設計的6個輸出接口均由一顆外掛的MCU協調控制，其中USB-C口最大輸出功率為100W，USB-C接口最大輸出功率為30W，并可以支持兩路USB-C接口同時100W快充輸出。值得一提的是，該套參考設計在產品的實際開發中，可以根據客戶的需求自定義各個接口的輸出策略，十分靈活。
