在納米圖案化藍寶石襯底(NPSS)上實現AlGaN基高效多量子阱的生長

日期:2022-07-12 閱讀:887
核心提示:有源區量子阱的內量子效率(IQE)低是在眾多制約AlGaNDUV-LED發展的因素里十分重要的一個;同時,在眾多改善這一制約的措施中,
有源區量子阱的內量子效率(IQE)低是在眾多制約AlGaNDUV-LED發展的因素里十分重要的一個;同時,在眾多改善這一制約的措施中,都可以從以下兩點來概括:一方面是保證量子阱結構的均一穩定性,例如擁有光滑平整的界面,以保持載流子的局域完成高效的輻射;另一方面,需嚴格控制并減少量子阱內的缺陷密度。
針對這兩點,在此研究中,我們采用嚴格的溫度控制、優化的Ⅴ/Ⅲ比和Si摻雜濃度來制約缺陷的形成,同時,利用納米圖形化的藍寶石襯底(NPSS)來保證AlN模板和多量子阱(MQWs)低的位錯密度(TDD)。

結果分析


本研究中LED器件的基本結構為:1250℃下生長4 um的AlN模板;而后生長10個周期的AlN(15 nm)/Al0.55Ga0.45N(10 nm)超晶格應力調控層(1180℃);n-AlGaN(1.5 um,1160℃);最后生長10個周期的量子阱(Well:2.3 nm-Al0.35Ga0.65N,Barrier:10 nm-Al0.5Ga0.5N)。

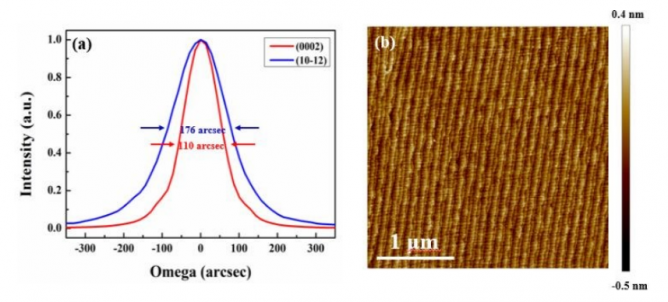

首先測試了AlN模板的XRD搖擺曲線和AFM,(0002)和(10-12)的半峰寬分別為110和176 arcsec,計算得到位錯密度TDD為3.23*108 cm-2;AFM可以看到清晰明了的臺階流,表面粗糙度RSM僅為0.08 nm。

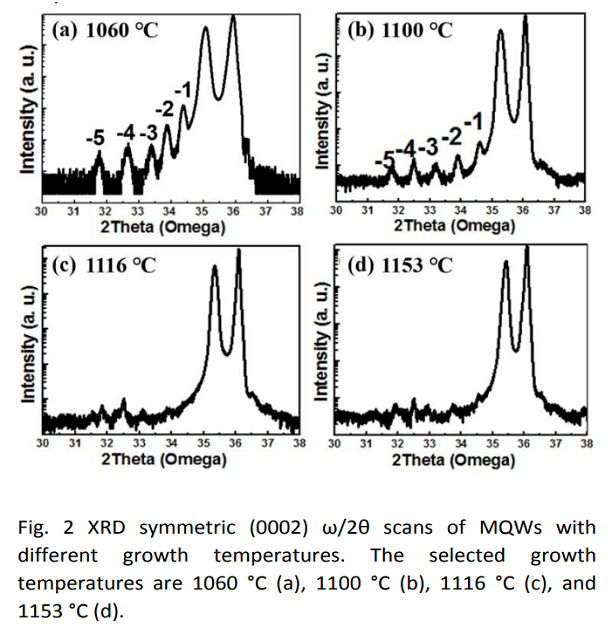

為了避免之后生長的應力調控層和n-AlGaN對量子阱產生的影響,我們在制備的AlN模板上不同溫度下直接生長了量子阱。圖2展示了4個溫度下量子阱樣品的2theta-Omega XRD掃描圖譜,在1060和1100℃下,可以看到清晰的衛星峰,這表示了量子阱間形成光滑平整的界面,當溫度升至1116和1153℃后,衛星峰退化消失不見,這表明界面在1100℃以上時很難維持。

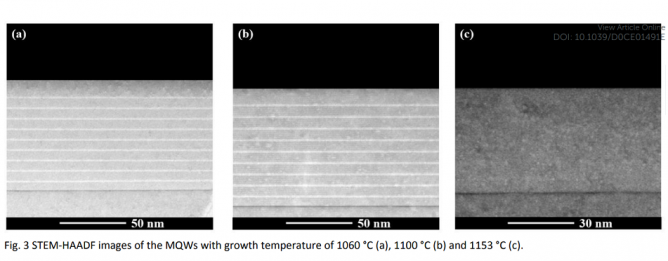

而后的TEM測試也同樣證實了這一點,在1060和1100℃下可以看到十分銳利的界面,之后的全結構將會在1100℃下生長MQW,雖然說低于1100℃時,界面同樣清晰,但是高溫會促進Al原子的遷移能力,因此在1100℃下生長。

根據課題組之前的研究,我們發現:在AlGaN體系中的點缺陷,其形成能十分依賴于生長時Ⅴ/Ⅲ比和Si的摻雜能級;Ⅴ/Ⅲ不同的大小可改變體系中點缺陷的種類和密度,特別是N、Al空位和C雜質,可以猜測的是,優化Ⅴ/Ⅲ能夠抑制點缺陷的形成,以得到高的IQE,于是制備了Ⅴ/Ⅲ值分別為500、1000和2000的樣品,測試得到PL衰減曲線,根據其可擬合得到熒光時間和IQE的值,熒光時間代表著有源區中的非輻射復合過程,長的熒光時間則代表對非輻射復合過程的抑制。

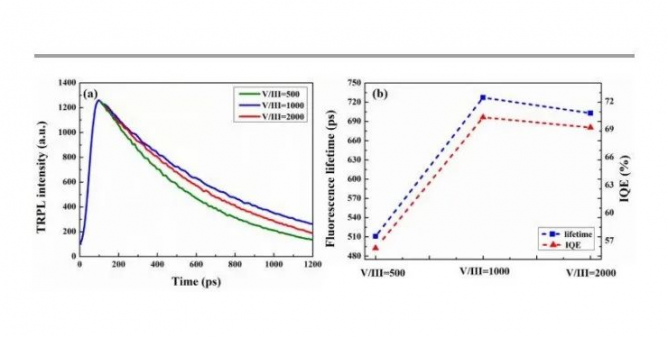

   如圖4所示,Ⅴ/Ⅲ值分別為500、1000和2000時非輻射復合時間分別為510.8、727.3和702.9 ps,這個結果表明富N條件可以有效抑制非輻射復合過程的發生,但是需要注意的是,高的Ⅴ/Ⅲ值將導致金屬原子遷移能力變差,影響晶體質量。

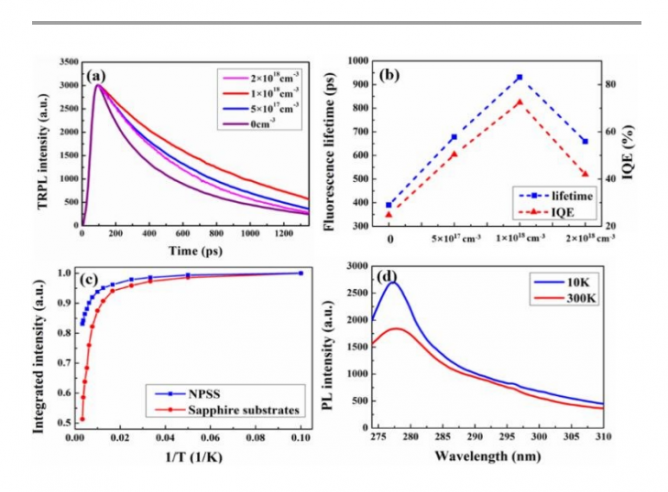

而后探究Si摻雜能級對點缺陷形成的影響,制備了4個樣品,其中Barrier的摻雜濃度依次為0、5*1017 cm-3、1*1018 cm-3和2*1018 cm-3。Ⅴ/Ⅲ值和生長溫度分別為11和1100℃。如圖5所示,可以發現:調整Si的摻雜能級確實會抑制點缺陷的產生,值得注意的是,Si重摻雜時會引起凹坑的產生,會嚴重降低表面粗糙度。

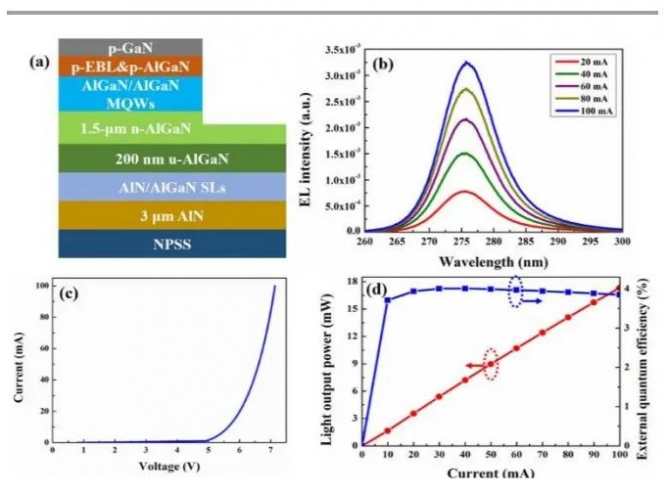

最終,在上述研究的基礎上,我們工藝制備了LED的全結構,周期性結構如圖6a所示,而后進行電致發光EL測試,結果如圖6b,顯示出良好的單模發光,在不同注入電流下波長約276.1 nm(疑惑這個不存在QCSE引起的藍移)。在整個注入電流范圍內(0-100 mA),封裝器件最優的光輸出功率和EQE約為17.3 mW4.01%,實現了非常優異的器件工作性能。
