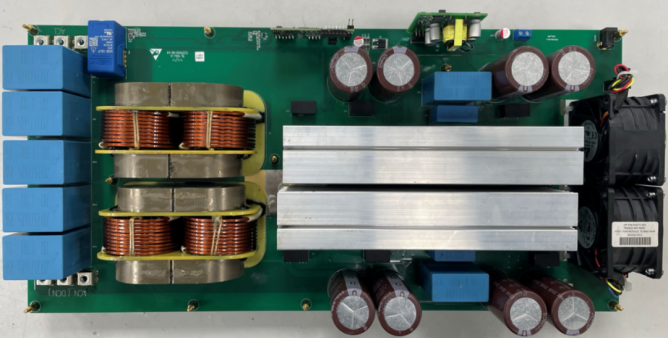

為應對太陽能系統對更高效率和更高功率水平的需求，1500 V 直流母線平臺太陽能應用正在快速增長。參考設計CRD-33FF12N-K 采用三電平 ANPC 拓撲結構，結合Wolfspeed新型CMHSA 1200 V分立式碳化硅（SiC）MOSFET，實現了高效率和高功率密度。該設計是一個33kW 的單相ANPC橋臂，可作為三相100 kW ANPC 系統的基礎模塊。4個高頻開關管位置各采用3顆分立式碳化硅MOSFET并聯，而中性點鉗位低頻開關管位置各并聯2個器件，以實現高性能的同時降低系統成本。

參考設計規格

DC/AC 和 AC/DC 雙向轉換

單相 ANPC 拓撲

高功率密度 >5 kW/L

高效率設計

- 逆變器模式和 PFC 模式下的峰值效率均 > 99%

直流母線電壓范圍：1100 VDC - 1500 VDC

交流輸入/輸出：

- 400 Vac

- 儲能變流器（PCS）和光伏逆變器最大功率 33 kW

開關頻率：40 kHz / 60 kHz

應用

光伏逆變器

儲能變流器（PCS）

包含

參考設計文件，用于：主板、控制器板、輔助電源板

測試結果與設計文檔

單獨申請獲取

固件

機械規格

產品兼容

CMHSA040120K

C3M0021120K

（來源：Wolfspeed）
