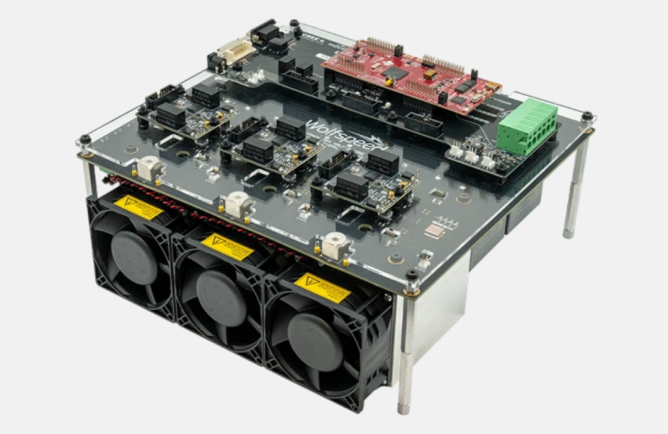

這款 200 kW 三相逆變器參考設計展示了基于 Wolfspeed 創新型的 2300 V 無基板碳化硅 (SiC) 功率模塊的設計簡潔性和可擴展性。該設計采用簡單的兩電平拓?fù)?，為系統設計人員提供了一個初始設計參考，能夠適用于 1500 V 的直流母線架構，并通過一個 200 kW 的模塊化單元，展示了滿足爬電 / 電氣間隙距離的 PCB 布局以及緩沖電路優化的實際參考設計?；?Wolfspeed 第四代 (Gen 4) MOSFET 技術，此參考設計適用于可再生能源、儲能系統和大功率快速充電等領域，這些領域?qū)ο到y(tǒng)效率、耐用性、可靠性和可擴展性要求極高。

優勢

支持 1500 V 直流母線的兩電平

系統可擴展性和可靠性

降低系統復雜度

便于布局和組裝

應用

大功率儲能系統

可再生能源

大功率快速充電

不間斷電源

測試與測量設備

包含

原理圖

PCB 布局圖

物料清單 (BOM)

產品兼容

CAB5R0A23GM4T

CAB6R0A23GM4T

CAB7R5A23GM4T

（來源：Wolfspeed）
